ท่อซิลิคอนไนไตรด์: คืออะไร เหตุใดจึงทนทาน และควรใช้ที่ใด

ท่อซิลิคอนไนไตรด์คืออะไร และอะไรทำให้แตกต่างจากเซรามิกอื่นๆ

ท่อซิลิคอนไนไตรด์เป็นส่วนประกอบทรงกระบอกกลวงที่ผลิตจากซิลิคอนไนไตรด์ (Si₃N₄) ซึ่งเป็นเซรามิกโครงสร้างขั้นสูงที่เกิดขึ้นจากพันธะเคมีของอะตอมของซิลิคอนและไนโตรเจนให้เป็นเครือข่ายที่มีพันธะโควาเลนต์หนาแน่น ต่างจากเซรามิกออกไซด์ เช่น อลูมินาหรือเซอร์โคเนีย ซึ่งเป็นเซรามิกทางเทคนิคที่ใช้กันอย่างแพร่หลาย ซิลิคอนไนไตรด์เป็นเซรามิกที่ไม่ใช่ออกไซด์ที่ได้คุณสมบัติพิเศษมาจากความแข็งแรงและทิศทางของพันธะโควาเลนต์ Si-N มากกว่าจากพันธะไอออนิก ความแตกต่างพื้นฐานในโครงสร้างอะตอมคือสิ่งที่ทำให้ท่อ Si₃N₄ มีการผสมผสานที่โดดเด่นระหว่างความแข็งแรงสูง ความหนาแน่นต่ำ ทนต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันได้ดีเยี่ยม และประสิทธิภาพที่โดดเด่นในสภาพแวดล้อมที่มีการออกซิไดซ์ กัดกร่อน และต้องใช้กลไกพร้อมกัน

ในทางปฏิบัติ หลอดเซรามิกซิลิคอนไนไตรด์เป็นหนึ่งในวัสดุเพียงไม่กี่ชนิดที่สามารถนำไปวางในสภาพแวดล้อมของเตาเผาที่มีอุณหภูมิ 1,400°C โดยต้องผ่านความเย็นอย่างรวดเร็ว จุ่มลงในโลหะหลอมเหลว และบรรจุด้วยกลไก ทั้งหมดนี้ไม่มีการแตกหักหรือย่อยสลายอย่างมีนัยสำคัญ โลหะส่วนใหญ่จะออกซิไดซ์หรือคืบภายใต้สภาวะเหล่านี้ เซรามิกอื่นๆ ส่วนใหญ่จะแตกร้าวจากการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน การผสมผสานคุณสมบัตินี้อธิบายว่าทำไมท่อซิลิคอนไนไตรด์จึงมีราคาระดับพรีเมียม และระบุไว้สำหรับการใช้งานที่วัสดุมาตรฐานเสียหายอย่างต่อเนื่อง

ท่อซิลิคอนไนไตรด์มีจำหน่ายในเชิงพาณิชย์ในหลากหลายขนาด ตั้งแต่ท่อห้องปฏิบัติการผนังบางที่มีเส้นผ่านศูนย์กลางภายนอกไม่กี่มิลลิเมตร ไปจนถึงท่อป้องกันทางอุตสาหกรรมขนาดใหญ่ที่มีเส้นผ่านศูนย์กลางภายนอกเกิน 60 มม. และยาว 1,500 มม. เกรดเฉพาะ วิธีการเผาผนึก และความคลาดเคลื่อนของขนาดที่ต้องการนั้นขึ้นอยู่กับการใช้งานขั้นสุดท้ายเป็นอย่างมาก และการเลือกส่วนผสมที่เหมาะสมของตัวแปรเหล่านี้ก็มีความสำคัญพอๆ กับการเลือกใช้วัสดุพื้นฐาน

คุณสมบัติทางกายภาพและทางกลที่สำคัญของท่อซิลิคอนไนไตรด์

ข้อดีด้านประสิทธิภาพของ หลอดซิลิคอนไนไตรด์ เหนือวัสดุคู่แข่งมีรากฐานมาจากชุดคุณสมบัติทางกายภาพ ทางกล และทางความร้อนที่เฉพาะเจาะจง การทำความเข้าใจคุณสมบัติเหล่านี้ในแง่ปริมาณช่วยให้วิศวกรและผู้ซื้อสามารถเปรียบเทียบข้อมูลได้อย่างมีข้อมูล และให้เหตุผลในการตัดสินใจเลือกวัสดุแก่ผู้มีส่วนได้ส่วนเสีย

การผสมผสานระหว่างความทนทานต่อการแตกหักสูงและความต้านทานแรงดัดงอสูงเป็นสิ่งที่น่าสังเกตเป็นพิเศษ เซรามิกส่วนใหญ่แลกเปลี่ยนกัน — วัสดุที่มีความแข็งมากมีแนวโน้มที่จะเปราะและมีแนวโน้มที่จะเกิดการแพร่กระจายของรอยแตกร้าวอย่างรุนแรง ซิลิคอนไนไตรด์ประสบความสำเร็จทั้งสองอย่างเนื่องจากโครงสร้างจุลภาคของเม็ด β-Si₃N₄ ที่ยืดออกนั้นทำหน้าที่เหมือนกับคอมโพสิตที่เสริมด้วยเส้นใยที่ระดับไมโครสเกล ซึ่งช่วยหักเหและเชื่อมรอยแตกร้าว แทนที่จะปล่อยให้พวกมันแพร่กระจายโดยตรงผ่านวัสดุ

เกรดของซิลิคอนไนไตรด์และวิธีการผลิต: เกรดใดที่คุณต้องการจริงๆ

หลอดซิลิคอนไนไตรด์บางหลอดไม่ได้ผลิตด้วยวิธีเดียวกัน และกระบวนการเผาผนึกที่ใช้ในการทำให้วัสดุมีความหนาแน่นมีผลกระทบอย่างมากต่อโครงสร้างจุลภาคขั้นสุดท้าย ความหนาแน่น ความแข็งแรง และราคา การทำความเข้าใจเกรดหลักจะช่วยให้คุณระบุท่อที่เหมาะสมกับการใช้งานของคุณได้ แทนที่จะระบุมากเกินไปหรือน้อยเกินไป ซึ่งทั้งสองอย่างนี้มีผลกระทบต่อต้นทุนอย่างมาก

ซิลิคอนไนไตรด์แบบกดร้อน (HPSN)

ซิลิคอนไนไตรด์แบบกดร้อนผลิตขึ้นโดยการใช้แรงดันสูง (โดยทั่วไปคือ 20–30 MPa) และอุณหภูมิสูง (1,600–1,800°C) ไปพร้อมๆ กันกับผงซิลิกอนไนไตรด์ที่มีตัวช่วยในการเผาผนึก เช่น MgO, Al₂O₃ หรือ Y₂O₃ กระบวนการนี้เพิ่มความหนาแน่นเต็มที่และสร้างวัสดุที่มีความแข็งแรงเชิงกลสูงสุดและความพรุนน้อยที่สุดในบรรดาเกรด Si₃N₄ ใดๆ ก็ตาม โดยสามารถรับแรงดัดงอได้ 800–1,000 MPa อย่างไรก็ตาม กระบวนการรีดร้อนจะจำกัดรูปร่างที่สามารถผลิตได้ รูปทรงเรียบง่าย เช่น แผ่นแบน จาน และกระบอกสูบสั้นนั้นใช้งานได้จริง แต่ท่อที่ซับซ้อนหรือผนังบางนั้นทำได้ยากและมีราคาแพง โดยทั่วไปจะใช้ HPSN โดยที่ความแข็งแรงสูงสุดเป็นข้อกำหนดหลักและข้อจำกัดทางเรขาคณิตเป็นที่ยอมรับได้

ซิลิคอนไนไตรด์พันธะปฏิกิริยาเผาผนึก (SRBSN)

SRBSN ผลิตขึ้นในกระบวนการสองขั้นตอน: ขั้นแรก ผงโลหะซิลิกอนจะถูกขึ้นรูปเป็นรูปร่างสีเขียวที่ต้องการ และไนไตรด์ที่อุณหภูมิ ~1,300°C เพื่อแปลงเป็นซิลิกอนไนไตรด์ที่มีพันธะกับปฏิกิริยา (RBSN) ซึ่งยังคงรูปร่างไว้โดยมีการหดตัวต่ำมาก จากนั้น ผลิตภัณฑ์ที่ขึ้นรูปขั้นต้น RBSN ที่มีรูพรุนที่ได้จะถูกเผาที่อุณหภูมิสูงขึ้นด้วยตัวช่วยในการเผาผนึกเพื่อปิดความพรุนที่ตกค้างและได้ความหนาแน่นที่ใกล้เต็ม เส้นทางนี้ช่วยให้สามารถผลิตรูปทรงที่ซับซ้อน รวมถึงท่อที่มีผนังบางยาว โดยมีความแม่นยำด้านขนาดที่ดีเยี่ยมและต้นทุนเครื่องมือที่ค่อนข้างต่ำ ท่อ SRBSN มีความต้านทานแรงดัดงอที่ 600–800 MPa และทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน ทำให้เป็นตัวเลือกที่ใช้กันทั่วไปมากที่สุดสำหรับท่อป้องกันเทอร์โมคัปเปิล ปลอกเครื่องทำความร้อนแบบจุ่ม และการใช้งานในเตาอุตสาหกรรม

ซิลิคอนไนไตรด์เผาผนึกแรงดันแก๊ส (GPSSN)

การเผาผนึกด้วยแรงดันแก๊สใช้บรรยากาศไนโตรเจนที่สูงขึ้น (โดยทั่วไปคือ 1–10 MPa) ในระหว่างการเผาผนึกที่อุณหภูมิสูง เพื่อระงับการสลายตัวของซิลิคอนไนไตรด์ที่อุณหภูมิสูงกว่า 1,700°C ช่วยให้มีอุณหภูมิการทำให้หนาแน่นสูงขึ้นโดยไม่จำเป็นต้องใช้อุปกรณ์อัดที่ใช้ในการอัดร้อน ผลลัพธ์ที่ได้คือวัสดุที่มีความหนาแน่นสูง โดยมีความแข็งแรงและความเหนียวใกล้เคียงกับ HPSN แต่มีอิสระในการสร้างรูปทรงมากขึ้น GPSSN มีคุณค่าเป็นพิเศษสำหรับการใช้งานที่ต้องการการรักษาความแข็งแกร่งที่อุณหภูมิสูงขึ้น — สูงกว่า 1,200°C — ซึ่งเฟสแก้วขอบเกรนในเกรดอื่นๆ เริ่มอ่อนตัวลง โดยทั่วไประบุไว้สำหรับการใช้งานด้านการบินและอวกาศ กังหัน และอุตสาหกรรมที่มีสมรรถนะสูง

ปฏิกิริยา-พันธะซิลิคอนไนไตรด์ (RBSN)

ซิลิคอนไนไตรด์ที่เกิดพันธะกับปฏิกิริยาโดยไม่มีขั้นตอนการเผาผนึกตามมาจะทำให้เกิดวัสดุที่มีรูพรุน (ความพรุนตกค้าง 10–25%) โดยมีความแข็งแรงต่ำกว่าเกรดที่มีความหนาแน่นเต็มที่ — โดยทั่วไปจะมีความแข็งแรงดัดงอ 150–300 MPa ข้อได้เปรียบที่สำคัญของ RBSN คือความแม่นยำของขนาด: เนื่องจากโลหะซิลิกอนไนไตรดิ้งทำให้เกิดการเปลี่ยนแปลงปริมาตรสุทธิเป็นศูนย์ ส่วนประกอบ RBSN จึงสามารถตัดเฉือนให้ได้ขนาดที่ใกล้ขนาดสุดท้ายในสถานะโลหะซิลิกอน จากนั้นจึงทำไนไตรด์โดยแทบไม่มีการเปลี่ยนแปลงขนาด ซึ่งช่วยขจัดการเจียรเพชรหลังการเผาผนึกที่มีราคาแพง ท่อ RBSN ใช้ในการใช้งานที่มีความเครียดต่ำ ซึ่งความแม่นยำของมิติหรือรูปทรงภายในที่ซับซ้อนมีมากกว่าความต้องการความแข็งแรงสูงสุด

การใช้งานทางอุตสาหกรรมเบื้องต้นของท่อซิลิคอนไนไตรด์

หลอดเซรามิกซิลิคอนไนไตรด์ถูกนำไปใช้ในอุตสาหกรรมหลากหลายประเภทจนน่าประหลาดใจ โดยแต่ละอุตสาหกรรมใช้ประโยชน์จากความสามารถของวัสดุที่แตกต่างกัน ในแต่ละกรณี การใช้งานเกี่ยวข้องกับสภาวะที่ทำลายหรือย่อยสลายวัสดุทดแทนอย่างรวดเร็วเป็นประจำ ซึ่งเป็นเหตุผลว่าทำไมต้นทุนที่สูงขึ้นของท่อ Si₃N₄ จึงสมเหตุสมผล

ท่อป้องกันเทอร์โมคัปเปิลในเตาอุณหภูมิสูง

การใช้งานที่ได้รับการยอมรับมากที่สุดอย่างหนึ่งสำหรับท่อป้องกันซิลิคอนไนไตรด์ก็คือการใช้ปลอกเทอร์โมคัปเปิลในเตาเผาอุตสาหกรรมที่ทำงานที่อุณหภูมิสูงกว่า 1,200°C ท่อป้องกันเทอร์โมคัปเปิลทำหน้าที่เป็นตัวกั้นทางกายภาพและเคมีระหว่างสายเซนเซอร์เทอร์โมคัปเปิลและบรรยากาศเตาเผาที่รุนแรง ปกป้องสายไฟจากก๊าซออกซิไดซ์ ผลิตภัณฑ์ที่เผาไหม้ที่มีฤทธิ์กัดกร่อน และการสัมผัสทางกลขณะส่งสัญญาณอุณหภูมิโดยมีข้อผิดพลาดน้อยที่สุด หลอดซิลิคอนไนไตรด์มีบทบาทดีเยี่ยมเนื่องจากต้านทานการเกิดออกซิเดชันได้สูงถึง 1,400°C ในอากาศ มีค่าการนำความร้อนสูงเมื่อเทียบกับเซรามิกอื่นๆ (ซึ่งช่วยลดความล่าช้าทางความร้อนระหว่างผนังท่อและจุดเชื่อมต่อการตรวจจับภายใน) และสามารถรอดพ้นจากวงจรความร้อนซ้ำๆ ที่การสตาร์ทและปิดเตาเกิดขึ้นโดยไม่เกิดรอยแตกร้าว

ในเตาหลอมและยึดอะลูมิเนียมโดยเฉพาะ ท่อป้องกันเทอร์โมคัปเปิลซิลิคอนไนไตรด์มีประสิทธิภาพเหนือกว่าทางเลือกอื่นอย่างอลูมินาอย่างมาก อะลูมิเนียมหลอมเหลวจะเปียกและแทรกซึมเข้าไปในท่ออลูมินาอย่างรวดเร็ว นำไปสู่การแตกหักและความล้มเหลวของเทอร์โมคัปเปิลภายในไม่กี่สัปดาห์ ซิลิคอนไนไตรด์ไม่ได้ถูกทำให้เปียกด้วยอะลูมิเนียมหลอมเหลวหรือโลหะที่ไม่ใช่เหล็กอื่นๆ ส่วนใหญ่ ทำให้อายุการใช้งานวัดเป็นเดือนหรือปีภายใต้สภาวะเดียวกันได้

ปลอกฮีตเตอร์แช่โลหะหลอมเหลวและท่อไรเซอร์

ท่อจุ่มซิลิคอนไนไตรด์ถูกนำมาใช้กันอย่างแพร่หลายในงานหล่ออลูมิเนียม สังกะสี และแมกนีเซียม และงานหล่อโลหะ เป็นปลอกสำหรับเครื่องทำความร้อนแบบจุ่มไฟฟ้า และเป็นท่อไรเซอร์ในเครื่องหล่อแบบแรงดันต่ำ ในการใช้งานเหล่านี้ ท่อจะสัมผัสโดยตรงและต่อเนื่องกับโลหะหลอมเหลวที่อุณหภูมิ 700–900°C เป็นระยะเวลานาน พฤติกรรมไม่เปียกของ Si₃N₄ ในอะลูมิเนียมหลอมเหลวเป็นคุณสมบัติที่สำคัญในที่นี้ โดยป้องกันการแทรกซึมของโลหะเข้าไปในผนังท่อ ขจัดกลไกการย่อยสลายที่ทำลายวัสดุคู่แข่ง การผสมผสานระหว่างความต้านทานการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว (จำเป็นสำหรับการพุ่งเข้าสู่โลหะหลอมเหลวครั้งแรก) ความเฉื่อยทางเคมีต่อการหลอม และความแข็งแรงทางกลภายใต้แรงดันไฮโดรสแตติกของคอลัมน์โลหะหลอมเหลว ทำให้ซิลิคอนไนไตรด์เป็นวัสดุที่เลือกใช้สำหรับการใช้งานที่มีความต้องการสูงนี้

หลอดกระบวนการอุตสาหกรรมเซมิคอนดักเตอร์และพลังงานแสงอาทิตย์

ในการผลิตแผ่นเวเฟอร์เซมิคอนดักเตอร์และการผลิตเซลล์แสงอาทิตย์ หลอดซิลิคอนไนไตรด์ถูกใช้เป็นท่อกระบวนการและตัวขนส่งเรือภายในเตาหลอมการแพร่กระจาย เตาออกซิเดชัน และเครื่องปฏิกรณ์การสะสมไอสารเคมี (CVD) สภาพแวดล้อมเหล่านี้เกี่ยวข้องกับข้อกำหนดที่มีความบริสุทธิ์สูงเป็นพิเศษ บรรยากาศที่ควบคุมของก๊าซที่เกิดปฏิกิริยา (HCl, O₂, N₂, H₂) และอุณหภูมิที่ควบคุมอย่างแม่นยำสูงถึง 1,200°C ซิลิคอนไนไตรด์มีการปนเปื้อนของโลหะในระดับต่ำมากเมื่อเทียบกับหลอดควอตซ์ที่อุณหภูมิซึ่งควอตซ์เริ่มสลายตัวและสูญเสียความสมบูรณ์ของโครงสร้าง ท่อกระบวนการ Si₃N₄ ยังมีความต้านทานที่เหนือกว่าต่อการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันของวงจรการไล่ก๊าซอย่างรวดเร็ว ซึ่งเป็นเรื่องปกติในกระบวนการเซมิคอนดักเตอร์สมัยใหม่

ส่วนประกอบการบินและอวกาศและกังหันก๊าซ

การรวมกันของซิลิคอนไนไตรด์ที่มีความหนาแน่นต่ำ การรักษาความแข็งแรงที่อุณหภูมิสูง และความต้านทานการคืบคลานที่ดีเยี่ยม ทำให้เป็นเซรามิกโครงสร้างที่น่าสนใจสำหรับการใช้งานด้านการบินและอวกาศ ท่อ Si₃N₄ และส่วนประกอบแบบท่อได้รับการตรวจสอบและนำไปใช้ในเม็ดมีดซับการเผาไหม้ของกังหันก๊าซ ท่อแลกเปลี่ยนความร้อนสำหรับตัวนำกลับคืนที่มีประสิทธิภาพสูง และส่วนประกอบหัวฉีด ซึ่งการลดน้ำหนักที่อุณหภูมิการทำงานที่สูงขึ้น ให้ประโยชน์ด้านประสิทธิภาพและประสิทธิภาพเชื้อเพลิงที่ไม่มีโลหะผสมชนิดใดเทียบได้ ความท้าทายในการใช้งานด้านการบินและอวกาศไม่ใช่ประสิทธิภาพของวัสดุ แต่เป็นการสาธิตและการรับรองความน่าเชื่อถือ ส่วนประกอบเซรามิกต้องใช้วิธีการออกแบบที่น่าจะเป็นไปได้อย่างกว้างขวางเพื่อพิจารณาถึงความไวต่อข้อบกพร่องโดยธรรมชาติ

การแปรรูปทางเคมีและการจัดการของไหลที่มีฤทธิ์กัดกร่อน

หลอดเซรามิกซิลิคอนไนไตรด์ถูกใช้เป็นท่อปฏิกิริยา ท่อแลกเปลี่ยนความร้อน และท่อไหลในสภาพแวดล้อมการประมวลผลทางเคมีที่เกี่ยวข้องกับกรดแก่ (ยกเว้นกรดไฮโดรฟลูออริก) อัลคาไลที่อุณหภูมิปานกลาง และสารประกอบอินทรีย์ที่มีฤทธิ์รุนแรงที่อาจกัดกร่อนทางเลือกที่เป็นโลหะ Si₃N₄ ทนทานต่อกรดแร่ส่วนใหญ่ที่อุณหภูมิห้อง และรักษาความทนทานต่อสารเคมีได้ดีที่อุณหภูมิสูง ซึ่งตัวเลือกที่เป็นโลหะจะเสื่อมสภาพเนื่องจากการกัดกร่อนในอัตราที่ยอมรับไม่ได้ในเชิงเศรษฐกิจ ในการผลิตสารเคมีชนิดพิเศษ ยา และสารเคมีอิเล็กทรอนิกส์ที่การปนเปื้อนของโลหะในกระแสกระบวนการเป็นสิ่งที่ยอมรับไม่ได้ ท่อซิลิคอนไนไตรด์จะให้ทั้งความเฉื่อยทางเคมีและความทนทานเชิงกลเพื่อทำหน้าที่เป็นส่วนประกอบของกระบวนการทางโครงสร้าง

ท่อซิลิคอนไนไตรด์กับท่อเซรามิกประสิทธิภาพสูงอื่นๆ

วิศวกรที่เลือกท่อเซรามิกสำหรับการใช้งานที่มีความต้องการสูงมักจะเลือกระหว่างซิลิคอนไนไตรด์กับวัสดุเซรามิกขั้นสูงที่แข่งขันกันอย่างน้อยหนึ่งรายการ ตัวเลือกที่เหมาะสมขึ้นอยู่กับการผสมผสานคุณสมบัติเฉพาะที่แอปพลิเคชันของคุณต้องการ การเปรียบเทียบต่อไปนี้ครอบคลุมทางเลือกที่ได้รับการประเมินโดยทั่วไป

ท่อซิลิคอนคาร์ไบด์เป็นคู่แข่งที่ใกล้เคียงที่สุดกับซิลิคอนไนไตรด์ในการใช้งานโครงสร้างที่อุณหภูมิสูง SiC มีค่าการนำความร้อนสูงกว่าและประสิทธิภาพดีกว่าเล็กน้อยที่อุณหภูมิสูงกว่า 1,400°C ในบรรยากาศเฉื่อย แต่ความทนทานต่อการแตกหักที่ต่ำกว่าทำให้เสี่ยงต่อความล้มเหลวจากภัยพิบัติจากการกระแทกทางกลหรือเหตุการณ์การเปลี่ยนแปลงอุณหภูมิแบบฉับพลันอย่างรุนแรง สำหรับการใช้งานที่มีทั้งการเปลี่ยนแปลงอุณหภูมิและแรงกดทางกล เช่น การป้องกันเทอร์โมคัปเปิลในสภาพแวดล้อมโรงหล่อ โดยทั่วไป Si₃N₄ เป็นตัวเลือกที่ปลอดภัยกว่าแม้ว่า SiC จะมีอุณหภูมิสูงกว่าก็ตาม

วิธีระบุท่อซิลิคอนไนไตรด์: ขนาด ความคลาดเคลื่อน และการตกแต่งพื้นผิว

การสั่งซื้อท่อเซรามิกซิลิคอนไนไตรด์ต้องมีข้อกำหนดเฉพาะที่แม่นยำมากกว่าการสั่งซื้อท่อโลหะหรือพลาสติกมาตรฐาน เนื่องจาก Si₃N₄ เป็นวัสดุเปราะที่กลึงโดยการเจียรด้วยเพชรหลังจากการเผาผนึก ความคลาดเคลื่อนของขนาดและการตกแต่งพื้นผิวจึงมีผลกระทบโดยตรงต่อทั้งต้นทุนและความน่าเชื่อถือของส่วนประกอบในการให้บริการ การรู้ว่าต้องระบุอะไร และต้องการความแม่นยำระดับใด จะช่วยควบคุมต้นทุนโดยไม่กระทบต่อประสิทธิภาพการทำงาน

• เส้นผ่านศูนย์กลางภายนอก (OD) และเส้นผ่านศูนย์กลางภายใน (ID): ท่อซิลิคอนไนไตรด์เชิงพาณิชย์มาตรฐานมีจำหน่ายในเส้นผ่านศูนย์กลางภายนอกตั้งแต่ประมาณ 6 มม. ถึง 60 มม. โดยมีความหนาของผนังตั้งแต่ 2 มม. ถึง 10 มม. ขนาดที่กำหนดเองผลิตขึ้นตามคำขอ ระบุ OD และ ID แยกกัน แทนที่จะเป็น OD และความหนาของผนัง เพื่อหลีกเลี่ยงความคลุมเครือ และระบุว่าพิกัดความเผื่อมีผลกับขนาดที่เผาผนึกหรือกับขนาดพื้นหรือไม่ ความคลาดเคลื่อนของกราวด์ ±0.05–0.1 มม. เป็นเรื่องปกติสำหรับการใช้งานที่มีความแม่นยำ ความคลาดเคลื่อนขณะเผาผนึกนั้นกว้างกว่ามาก (±0.5–1.0 มม. ขึ้นอยู่กับเกรดและขนาด)
• ความยาว: ท่อซิลิกอนไนไตรด์เผาผนึกมีความยาวมาตรฐานสูงสุดประมาณ 1,500 มม. สำหรับเกรด SRBSN ระบุความยาวที่กำหนดและความคลาดเคลื่อนที่ยอมรับได้ — โดยทั่วไป ±1–2 มม. สำหรับท่อที่ตัดตามความยาว หรือเข้มงวดกว่านั้นหากท่อต้องลงทะเบียนกับตัวหยุดในส่วนประกอบ
• ความตรง: ท่อซิลิคอนไนไตรด์ขนาดยาว (มากกว่า 300–400 มม.) อาจโค้งงอเล็กน้อยจากกระบวนการเผาผนึก ระบุค่าเบี่ยงเบนความตรงสูงสุด — โดยทั่วไปคือ 0.5 มม. ต่อความยาว 300 มม. สำหรับเกรดมาตรฐาน หรือ 0.2 มม. ต่อ 300 มม. สำหรับการใช้งานที่มีความแม่นยำ ความตรงเป็นสิ่งสำคัญอย่างยิ่งสำหรับท่อป้องกันเทอร์โมคัปเปิล โดยที่สายเซนเซอร์จะต้องลอดผ่านตลอดความยาวของรูโดยไม่มีการผูกมัด
• การตกแต่งพื้นผิว (Ra): พื้นผิวที่ถูกเผาผนึกมีความหยาบประมาณ Ra 1.5–3.0 μm พื้นผิวกราวด์สามารถระบุได้ที่ Ra 0.4–0.8 μm สำหรับงานวิศวกรรมทั่วไป หรือ Ra 0.1–0.2 μm สำหรับพื้นผิวที่มีความแม่นยำหรือการปิดผนึก การตกแต่งพื้นผิวที่ละเอียดยิ่งขึ้นจะเพิ่มต้นทุนอย่างมากเนื่องจากการเจียรเพิ่มเติม และจำเป็นเฉพาะในกรณีที่พื้นผิวท่อเกิดการซีล หน้าสัมผัสแบบเลื่อน หรือได้รับการตรวจสอบด้วยแสงเพื่อหาข้อบกพร่อง

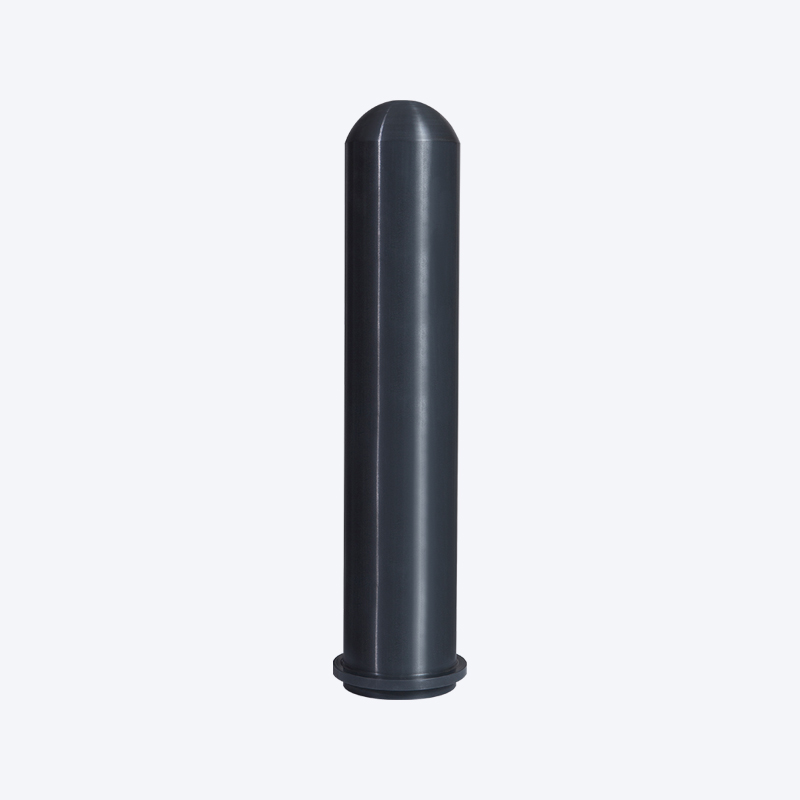

• รูปทรงปลาย: ระบุว่าปลายท่อควรเปิด ปิด (ทรงโดมหรือก้นแบน) หรือลบมุม ท่อป้องกันปลายปิด - รูปแบบทั่วไปที่สุดสำหรับปลอกเทอร์โมคัปเปิล - กำหนดให้ระบุปลายปิดด้วยความหนาของผนังขั้นต่ำและรัศมีมุมภายในสูงสุดเพื่อหลีกเลี่ยงความเข้มข้นของความเค้น แนะนำให้ทำการลบมุมหรือการปัดเศษของปลายเปิดเพื่อป้องกันการบิ่นระหว่างการจัดการและการติดตั้ง
• ความหนาแน่นและความพรุน: สำหรับการใช้งานที่สำคัญ ให้ระบุความหนาแน่นขั้นต่ำ (โดยทั่วไป ≥3.1 g/cm³ สำหรับ SRBSN, ≥3.2 g/cm³ สำหรับ GPSSN) และขอใบรับรองความสอดคล้องกับค่าความหนาแน่นที่วัดได้ ความพรุนที่สูงกว่าระดับที่ยอมรับได้จะสร้างเส้นทางพิเศษสำหรับการเกิดออกซิเดชัน การกัดกร่อน และการแทรกซึมของโลหะหลอมเหลว ซึ่งจะทำให้อายุการใช้งานสั้นลง

ข้อควรพิจารณาในการจัดการ การติดตั้ง และอายุการใช้งาน

แม้แต่ท่อซิลิคอนไนไตรด์ที่ดีที่สุดก็ยังมีประสิทธิภาพต่ำกว่าหรือล้มเหลวก่อนเวลาอันควรหากมีการจัดการ ติดตั้ง หรือใช้งานไม่ถูกต้อง เซรามิกถือเป็นแนวทางปฏิบัติที่ส่วนประกอบโลหะยอมรับได้เป็นประจำ การทำความเข้าใจข้อกำหนดในการจัดการที่เฉพาะเจาะจงเป็นสิ่งสำคัญสำหรับการได้รับมูลค่าสูงสุดจากการลงทุน

การจัดการและการเก็บรักษา

ท่อซิลิคอนไนไตรด์ควรใช้ผ้าฝ้ายหรือถุงมือไนไตรล์ที่สะอาด เพื่อป้องกันการปนเปื้อนบนพื้นผิวที่มีความแม่นยำ ห้ามใช้เครื่องมือโลหะเพื่อบังคับท่อเข้าหรือออกจากข้อต่อ - การโหลดจุดเชิงกลกับพื้นผิวเซรามิกอาจทำให้เกิดรอยแตกบนพื้นผิวที่แพร่กระจายภายใต้ความเครียดจากความร้อนหรือเชิงกลในการให้บริการ จัดเก็บท่อในแนวตั้งในชั้นวางบุนวมหรือแนวนอนบนส่วนรองรับแบบอ่อนเพื่อป้องกันการโค้งงอหรือความเสียหายจากการสัมผัส ตรวจสอบแต่ละท่อภายใต้แสงสว่างที่เหมาะสมเพื่อหาเศษ รอยแตกร้าว หรือข้อบกพร่องที่พื้นผิวก่อนการติดตั้ง รอยแตกร้าวหรือเศษขอบที่มองเห็นได้จะเป็นเหตุให้ปฏิเสธได้ เนื่องจากรอยแตกในเซรามิกจะเติบโตอย่างต่อเนื่องภายใต้การโหลดแบบวน

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

เมื่อติดตั้งท่อซิลิคอนไนไตรด์ในตัวเครื่องโลหะ ฉากยึด หรือส่วนรองรับวัสดุทนไฟ ให้จัดเตรียมชั้นกลางที่สอดคล้องตามมาตรฐานเสมอ — โดยทั่วไปคือปลอกใยเซรามิก วัสดุปะเก็นอุณหภูมิสูง หรือเทปกราไฟท์แบบยืดหยุ่น — ระหว่างเซรามิกและพื้นผิวสัมผัสโลหะแข็งใดๆ การจับยึดแบบแข็งจากโลหะถึงเซรามิกโดยตรงจะสร้างความเข้มข้นของความเค้นที่ทำให้เซรามิกแตกหักได้แม้ใช้แรงจับยึดเพียงเล็กน้อยก็ตาม ปล่อยให้มีช่องว่างส่วนต่างการขยายตัวทางความร้อนระหว่างท่อ Si₃N₄ และโครงสร้างโลหะโดยรอบ ซิลิคอนไนไตรด์จะขยายตัวที่ประมาณ 3 × 10⁻⁶ /°C ในขณะที่เหล็กจะขยายตัวที่ 12 × 10⁻⁶ /°C — เร็วกว่าสี่เท่า — ดังนั้นท่อที่ติดตั้งโดยมีขนาดพอดีที่อุณหภูมิห้องจะถูกบีบอัดจากเหล็กเมื่ออุณหภูมิเพิ่มขึ้น

การปั่นจักรยานด้วยความร้อนและอัตราทางลาด

แม้ว่าซิลิคอนไนไตรด์จะมีความต้านทานการเปลี่ยนแปลงอุณหภูมิอย่างโดดเด่นเมื่อเทียบกับเซรามิกอื่นๆ แต่การเปลี่ยนแปลงอุณหภูมิที่รวดเร็วมากยังคงสร้างความเครียดจากความร้อนภายใน สำหรับการใช้งานที่เกี่ยวข้องกับการทำความร้อนและความเย็นของเตาเผาที่มีการควบคุม เช่น เตาหลอมแบบท่อในห้องปฏิบัติการหรือท่อแพร่สารกึ่งตัวนำ จะจำกัดอัตราการขึ้นลงที่ 5–10°C ต่อนาทีสำหรับท่อที่มีความหนาของผนังมากกว่า 5 มม. สำหรับการดำเนินการแทรกและสกัดเตาหลอมในสภาพแวดล้อมของโรงหล่อซึ่งไม่สามารถหลีกเลี่ยงการแช่โลหะหลอมเหลวอย่างรวดเร็ว ให้อุ่นท่อล่วงหน้าไว้ที่อย่างน้อย 200–300°C ก่อนนำไปแช่เพื่อลดการไล่ระดับความร้อนเริ่มต้น การปฏิบัติเพียงครั้งเดียวนี้สามารถยืดอายุการใช้งานของท่อได้ 50% หรือมากกว่านั้นในการใช้งานโลหะหลอมเหลว

การติดตามและตัวชี้วัดการสิ้นสุดอายุการใช้งาน

ท่อป้องกันซิลิคอนไนไตรด์ในการให้บริการที่อุณหภูมิสูงอย่างต่อเนื่องควรได้รับการตรวจสอบตามช่วงเวลาปกติ — โดยทั่วไปจะเป็นช่วงระยะเวลาหยุดทำงานตามกำหนดเวลาของการผลิต ตัวบ่งชี้ที่บ่งชี้ว่าท่อใกล้หมดอายุการใช้งาน ได้แก่ การออกซิเดชั่นบนพื้นผิวที่มองเห็นได้หรือการเปลี่ยนสีเกินช่วงที่คาดไว้ การเปลี่ยนแปลงมิติที่ปลายร้อน (บ่งบอกถึงการสูญเสียหรือการคืบของวัสดุเฉพาะที่) การสูญเสียความหนาแน่นของก๊าซ (ตรวจพบได้โดยการทดสอบท่อปลายปิดด้วยแรงดัน) การเปลี่ยนแปลงของเสียงในการตอบสนองทางเสียงเมื่อแตะ (วงแหวนทื่อแทนที่จะเป็นวงแหวนที่ชัดเจนบ่งบอกถึงการแตกร้าวภายใน) และรอยแตกหรือการหลุดร่อนที่มองเห็นได้บนพื้นผิวภายนอก เปลี่ยนท่อเชิงรุกตามผลการตรวจสอบ แทนที่จะรอความล้มเหลวในการให้บริการ ซึ่งเสี่ยงต่อการปนเปื้อนของผลิตภัณฑ์ การสูญเสียเทอร์โมคัปเปิล และความเสียหายของอุปกรณ์

การจัดหาท่อซิลิคอนไนไตรด์: สิ่งที่ควรมองหาจากซัพพลายเออร์

ตลาดทั่วโลกสำหรับหลอดเซรามิกซิลิคอนไนไตรด์ประกอบด้วยซัพพลายเออร์ที่หลากหลาย ตั้งแต่ผู้ผลิตเซรามิกขั้นสูงรายใหญ่ที่มีความสามารถในการผลิตภายในองค์กรอย่างเต็มรูปแบบ ไปจนถึงผู้จัดจำหน่ายที่มาจากผู้ผลิตบุคคลที่สาม คุณภาพ ความสม่ำเสมอ และความน่าเชื่อถือของท่อ Si₃N₄ ระหว่างซัพพลายเออร์แต่ละรายแตกต่างกันอย่างมีนัยสำคัญ และผลที่ตามมาของการได้รับวัสดุต่ำกว่ามาตรฐานในการใช้งานที่สำคัญอาจรุนแรงได้ เกณฑ์ต่อไปนี้ช่วยระบุซัพพลายเออร์ที่สามารถส่งมอบผลิตภัณฑ์ที่สอดคล้องกันและเหมาะสมกับการใช้งาน

• การผลิตภายในองค์กรกับการขายต่อ: ซัพพลายเออร์ที่ผลิตท่อ Si₃N₄ ของตนเองจะสามารถควบคุมการเลือกผง สภาวะการเผาผนึก และการทดสอบคุณภาพได้โดยตรง การตรวจสอบย้อนกลับนี้มีความสำคัญเมื่อคุณต้องการความสม่ำเสมอแบบแบทช์ต่อแบทช์ และมีสิทธิ์ในการตรวจสอบคุณภาพการผลิต ผู้จัดจำหน่ายสามารถเสนอราคาที่แข่งขันได้ แต่โดยทั่วไปแล้วมีความโปร่งใสน้อยกว่าในกระบวนการผลิต และอาจสลับแหล่งที่มาระหว่างคำสั่งซื้อต่างๆ
• เอกสารรับรองคุณภาพและการทดสอบ: ซัพพลายเออร์ที่มีชื่อเสียงจะมอบใบรับรองความสอดคล้องกับการจัดส่งแต่ละครั้งโดยระบุความหนาแน่นที่วัดได้ กระบวนการเผาผนึกที่ใช้ และผลการตรวจสอบขนาด สำหรับการใช้งานที่สำคัญ โปรดขอข้อมูลการทดสอบคุณสมบัติของวัสดุจากบุคคลที่สาม เช่น ความต้านทานแรงดัดงอ การนำความร้อน และองค์ประกอบทางเคมี จากห้องปฏิบัติการทดสอบที่ได้รับการรับรอง แทนที่จะอาศัยข้อมูลที่ซัพพลายเออร์สร้างขึ้นเพียงอย่างเดียว
• ความสามารถในการผลิตที่กำหนดเอง: หากการใช้งานของคุณต้องการขนาดที่ไม่เป็นมาตรฐาน ปลายปิด คุณสมบัติการตัดเฉือน หรือพื้นผิวสำเร็จเฉพาะ ให้ยืนยันว่าซัพพลายเออร์มีความสามารถในการเจียรเพชรและการตัดเฉือนภายในองค์กรเพื่อสร้างคุณสมบัติเหล่านี้ ผู้จัดจำหน่ายหลายรายสามารถจัดหาเฉพาะขนาดแคตตาล็อกมาตรฐานเท่านั้น
• การสนับสนุนด้านวิศวกรรมแอปพลิเคชัน: ซัพพลายเออร์ท่อซิลิคอนไนไตรด์ที่ดีที่สุดให้การสนับสนุนทางเทคนิคเพื่อช่วยคุณเลือกเกรดที่เหมาะสมและระบุขนาดให้ถูกต้องสำหรับการใช้งานของคุณ สิ่งนี้มีประโยชน์อย่างยิ่งหากคุณกำลังเปลี่ยนจากวัสดุเซรามิกหรือโลหะอื่นเป็น Si₃N₄ เป็นครั้งแรก และต้องการคำแนะนำเกี่ยวกับการออกแบบการติดตั้ง ขั้นตอนการหมุนเวียนตามความร้อน และอายุการใช้งานที่คาดไว้
• ปริมาณการสั่งซื้อขั้นต่ำและเวลานำ: ท่อซิลิคอนไนไตรด์ไม่ใช่สินค้าโภคภัณฑ์ ขนาดมาตรฐานอาจมีอยู่ในสต็อกเพื่อการจัดส่งที่รวดเร็ว แต่โดยทั่วไปขนาดที่กำหนดเองต้องใช้เวลาในการผลิต 4-12 สัปดาห์ ชี้แจงปริมาณการสั่งซื้อขั้นต่ำก่อนตั้งงบประมาณ — ผู้ผลิตบางรายกำหนดให้มีการสั่งซื้อขั้นต่ำ 10-20 ชิ้นสำหรับสินค้าที่ไม่ได้มาตรฐาน ซึ่งส่งผลต่อการวางแผนสินค้าคงคลังและกระแสเงินสดสำหรับผู้ใช้ที่มีปริมาณน้อย
